Магнітне поле прямого провідника зі струмом фізика 9 клас . Правило свердлика та правило правої руки для прямого провідника зі струмом.





Головне на уроці

Магнітне поле прямого провідника зі струмом. Правило свердлика та правило правої руки

1. Магнітне поле прямого провідника зі струмом

Навколо будь-якого провідника зі струмом існує магнітне поле. Його виникнення зумовлене напрямленим рухом заряджених частинок.

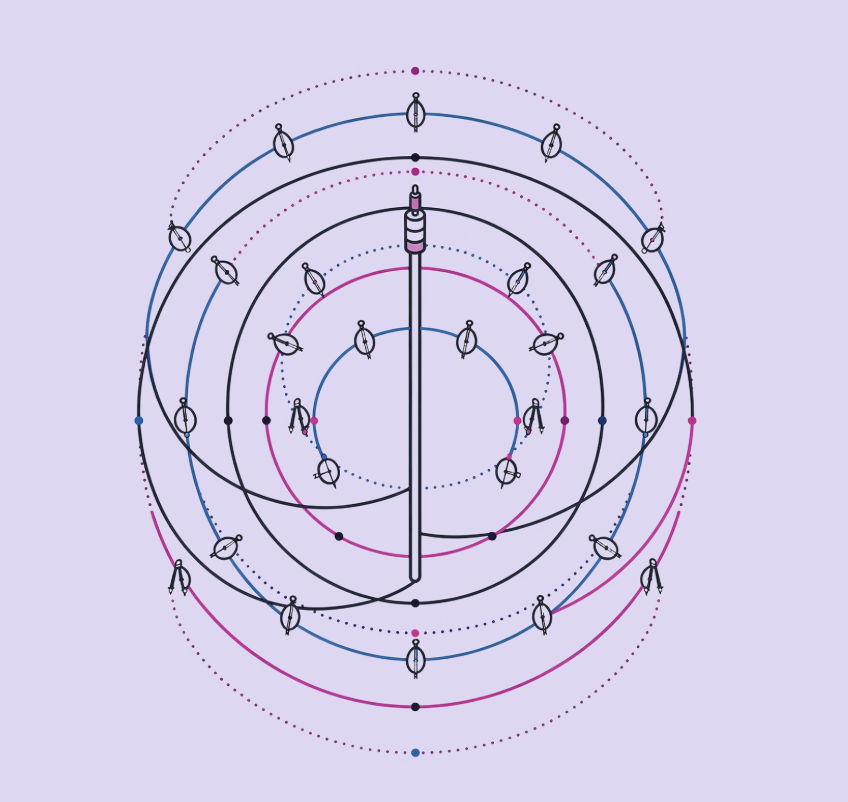

Магнітне поле прямого провідника зі струмом має такі властивості:

• магнітні лінії мають вигляд концентричних кіл, центри яких лежать на осі провідника;
• площини магнітних ліній перпендикулярні до провідника;
• зі збільшенням сили струму магнітне поле посилюється;
• зі збільшенням відстані від провідника магнітне поле слабшає;
• зі зміною напрямку струму напрямок магнітних ліній змінюється на протилежний.

2. Правило свердлика

Правило свердлика (правило правого гвинта) дає змогу визначити напрямок ліній магнітного поля прямого провідника зі струмом.

Якщо поступальний рух свердлика збігається з напрямком струму в провіднику, то напрямок обертання його ручки показує напрямок ліній магнітного поля.

3. Правило правої руки

За правилом правої руки, якщо охопити провідник правою рукою так, щоб великий палець указував напрямок струму, то зігнуті пальці покажуть напрямок ліній магнітного поля навколо провідника.

Важливо: напрямок струму в умовних позначеннях відповідає напрямку руху позитивно заряджених частинок.

4. Умовні позначення напрямку струму

На малюнках напрямок струму може позначатися так:

• ⊙ — струм напрямлений до спостерігача, тобто з площини рисунка назовні;
• ⊗ — струм напрямлений від спостерігача, тобто за площину рисунка.

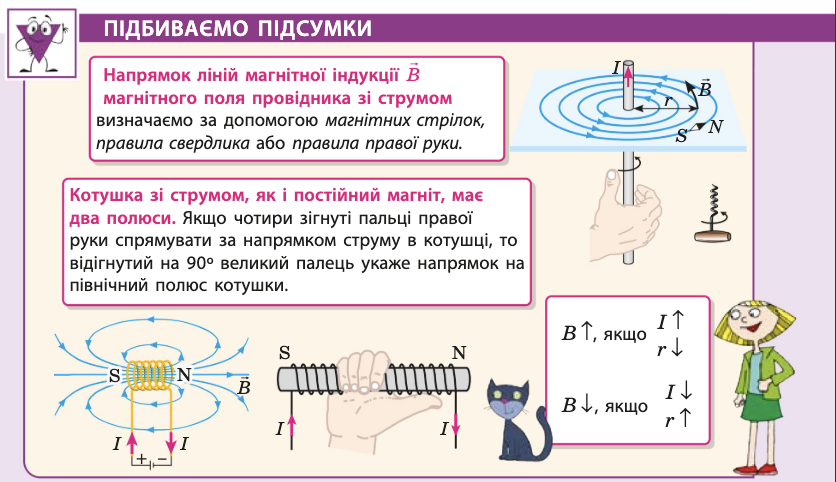

Запам’ятай!

Магнітне поле існує навколо провідника зі струмом. Його магнітні лінії мають форму концентричних кіл. Напрямок магнітних ліній визначають за правилом свердлика або правилом правої руки. Якщо змінити напрямок струму, напрямок магнітного поля також зміниться на протилежний.
